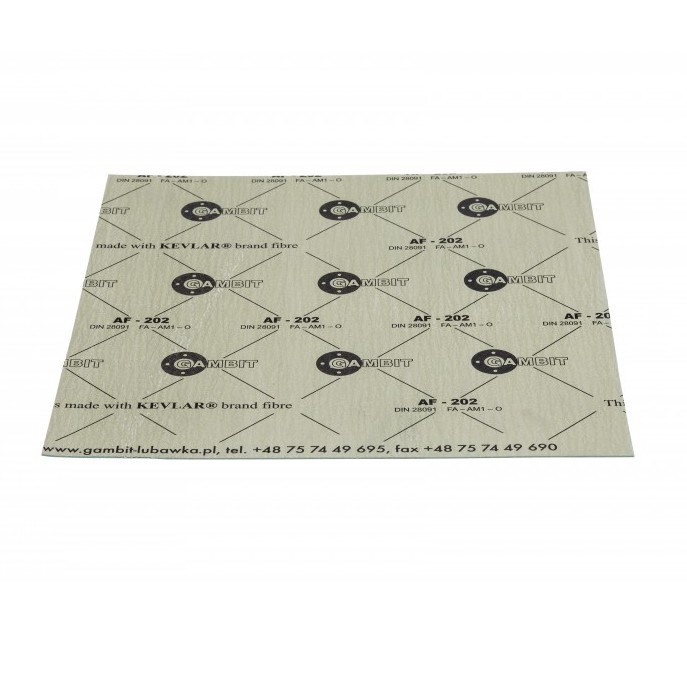

A GAMBIT AF-202 tömítőlemez bevált és népszerű tömítőanyag alacsony hőmérsékletű és nyomású alkalmazásokhoz. Aramid szálakból készült KEVLAR®, grafit, ásványi szálakból és töltőanyagokból, NBR alapú gumikötőanyaggal egyesítve. A grafit jelenléte javítja a lemez kenési tulajdonságait, csökkenti a szerelési súrlódást és növeli a hőingadozásokkal szembeni ellenállást. Az AF-202 különösen ajánlott fűtőolaj-installációkhoz, ahol megbízható és gazdaságos megoldást jelent.
Miért grafit?
A grafit egy természetes ásvány kivételes tulajdonságokkal — kémiailag inert, hőálló és természetes kenési tulajdonságokkal rendelkezik. A tömítőlemezekben a grafit több funkciót lát el: javítja a tömítettséget a csavaros peremfelületek mikrohézagaiban, megkönnyíti a tömítés leszerelését (nem ragad meg a peremhez) és növeli a hőciklusokkal szembeni ellenállást. Az AF-202 grafittal ezért ideális olyan alkalmazásokhoz, ahol ismételt szerelés és szétszerelés történik.
Kinek ideális az AF-202?
Az AF-202 a GAMBIT AF sorozat belépő szintű választéka — optimális a normál ipari és szerelési alkalmazásokhoz alacsony nyomás és hőmérséklet esetén. Ha az Ön alkalmazása nem haladja meg a 4 MPa-t és a 180 °C-ot, az AF-202 kiváló ár-érték arányt biztosít. Magasabb nyomásokhoz és hőmérsékletekhez az AF-OIL vagy az AF-1000 ajánlott.
GAMBIT AF sorozat összehasonlítása
| Paraméter |
AF-202 |
AF-200 |
AF-OIL |
AF-1000 |
| Max. nyomás |
4 MPa |
6 MPa |
10 MPa |
12 MPa |
| Folyamatos üzemi hőmérséklet |
180 °C |
220 °C |
300 °C |
350 °C |
| Max. rövid idejű hőmérséklet |
200 °C |
300 °C |
350 °C |
420 °C |
| Grafit |
✔ Igen |
— |
— |
— |
| Acélháló |
— |
— |
— |
✔ Igen |
| DIN 28091-2 |
FA-AM1-O |
FA-AM1-O |
FA-AM1-O |
FA-AM1-ST |
Ajánlott felhasználás
- Fűtőolaj-installációk — elsődleges ajánlás
- Alacsony nyomású és hőmérsékletű peremes kötések
- Víz és vízgőz (150 °C-ig folyamatos üzemben)
- Lakossági és ipari fűtési rendszerek
- Könnyű ipari alkalmazások
- Ismételt szerelés és szétszerelés — a grafit megkönnyíti a szétszerelést
Médiumok — ellenállás
| Médium |
Ellenállás |
| Fűtőolaj |
✔ Különösen ajánlott |
| Víz és vízgőz |
✔ Ellenálló (gőz 150 °C-ig folyamatos üzemben) |
| Olajok és kenőanyagok |
✔ Ellenálló |
| Üzemanyagok |
✔ Ellenálló |
Műszaki paraméterek
| Paraméter |
Érték |
| DIN 28091-2 szerinti jelölés |
FA-AM1-O |
| Szál anyaga |
Aramid szálak KEVLAR® + grafit + ásványi szálak |
| Kötőanyag |
NBR gumi |
| Maximális nyomás |
4 MPa |
| Max. rövid idejű hőmérséklet |
200 °C |
| Folyamatos üzemi hőmérséklet |
180 °C |
| Gőzzel folyamatos üzemi hőmérséklet |
150 °C |
| Méretek |
Lásd a termék attribútumait |
| Vastagság |
Lásd a termék attribútumait |
A GAMBIT AF-202 tömítőlemez előnyei
- Grafit — jobb tömítés, egyszerűbb szétszerelés, ellenállás a hőciklusokkal szemben
- Aramid szálak KEVLAR® — mechanikai szilárdság és áramlásállóság
- Kifejezetten fűtőolajhoz — különösen optimalizált ezen installációkhoz
- Gazdaságos választás alacsony nyomású és hőmérsékletű alkalmazásokhoz
- Népszerű és bevált — szabványos megoldás általános ipari alkalmazásokhoz
- Könnyű megmunkálás — vágás, kivágás, CNC marás
Megmunkálás és szerelés
A lemez könnyen megmunkálható hagyományos eszközökkel — ollóval, késsel, kivágóval vagy CNC maróval. Optimális eredményhez:
- A peremfelületek tiszták, szárazak és szennyeződésmentesek legyenek
- A tömítést középre helyezze a peremfuratokhoz képest
- A csavarokat keresztben egyenletesen több lépésben húzza meg
- A grafit megkönnyíti a szétszerelést — helyes szerelés esetén a tömítés nem ragad a peremhez
Gyakran ismételt kérdések
Miért különösen ajánlott az AF-202 fűtőolajhoz? A KEVLAR® szálak, grafit és NBR kötőanyag kombinációja optimális ellenállást biztosít a fűtőolajjal szemben a fűtési rendszerek normál üzemi hőmérséklete és nyomása mellett. A grafit továbbá javítja a mikrotömítések tömítettségét.
Mikor válasszuk az AF-202-t az AF-200 helyett? Ha az Ön alkalmazása nem haladja meg a 4 MPa-t és a 180 °C-ot, és értékeli a grafit jelenlétét (könnyebb szétszerelés, fűtőolaj), az AF-202 a megfelelő választás. Magasabb nyomás és hőmérséklet esetén válassza az AF-200-at vagy az AF-OIL-t.
Hogyan vágjuk a tömítést egyedi méretre? A lemezt hagyományos eszközökkel lehet vágni. Bonyolult formákhoz vízsugaras vágást (waterjet) javaslunk.
