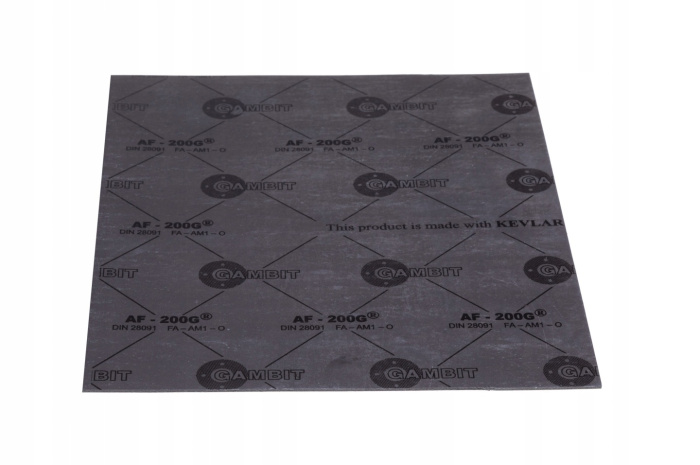

Tömítőlemez GAMBIT AF-200G | Aramid univerzális nagy teljesítményű tömítőlemez
Univerzális nagy teljesítményű tömítőlap GAMBIT AF-200G aramidrost alapú KEVLAR®, ásványi rostokból és NBR gumialapú kötőanyagból. Az AF-200 továbbfejlesztett változata, jelentősen magasabb nyomás- és hőmérsékleti paraméterekkel — minden iparágban alkalmas. A termék attribútumaiban válassza ki a rendelkezésre álló méreteket és vastagságokat.
- ✔ Max. nyomás: 8 MPa
- ✔ Tartós üzemi hőmérséklet: 320 °C (gőzzel: 250 °C)
- ✔ Max. rövid idejű hőmérséklet: 380 °C
- ✔ DIN 28091-2 szerinti jelölés: FA-AM1-O
14 napos visszaküldési garancia – pénzvisszafizetési garancia
Segítségre van szüksége? Írjon nekünk, szívesen segítünk.
Biztonságos és titkosított fizetés – adatai 100%-os védelme
SKU: GAF200G
Részletek
Tömítőlemez GAMBIT AF-200G | Aramid univerzális nagy teljesítményű tömítőlemez — Termékadatok
Tömítőlemez GAMBIT AF-200G – univerzális nagy teljesítményű aramid tömítőlemez
A GAMBIT AF-200G tömítőlemez a bevált AF-200 lemez továbbfejlesztett változata, jelentősen magasabb üzemi paraméterekkel. Aramid szálakból készült KEVLAR®, ásványi szálakból és töltőanyagokból, amelyek NBR gumialapú kötőanyaggal vannak összekapcsolva. Ugyanazt a széleskörű univerzalitást őrzi meg, mint az AF-200 – víz-, gáz-, olaj-, üzemanyag-, alkohol- és alapvegyi ellenállás – azonban jelentősen nagyobb nyomás (8 MPa) és hőmérséklet (320 °C folyamatos üzem) tűréssel.
AF-200 vs. AF-200G – mi a különbség?
Az AF-200G megnevezésben a G betű az alap AF-200 lemez továbbfejlesztett (Grade) változatát jelöli. Mindkét lemez univerzális, azonos DIN jelöléssel rendelkezik és ugyanazokra a közegre alkalmas. A különbség kizárólag a teljesítményparaméterekben van:
| Paraméter | AF-200 | AF-200G | Különbség |
|---|---|---|---|
| Max. nyomás | 6 MPa | 8 MPa | +33 % |
| Folyamatos üzem | 220 °C | 320 °C | +100 °C |
| Max. rövid idejű hőmérséklet | 300 °C | 380 °C | +80 °C |
| Folyamatos üzem gőzzel | 180 °C | 250 °C | +70 °C |
| DIN 28091-2 | FA-AM1-O | FA-AM1-O | — |
| Közeg | Univerzális | Univerzális | — |
Mikor válasszuk az AF-200G-t az AF-200 helyett? Ha az alkalmazás meghaladja a 6 MPa-t vagy a 220 °C-ot, az AF-200G közvetlen pótlása azonos univerzalitással. Ha a körülmények nem haladják meg az AF-200 paramétereit, az alapverzió gazdaságosabb választás.
A teljes GAMBIT AF sorozat összehasonlítása
| Paraméter | AF-202 | AF-200 | AF-200G | AF-OIL | AF-1000 |
|---|---|---|---|---|---|
| Max. nyomás | 4 MPa | 6 MPa | 8 MPa | 10 MPa | 12 MPa |
| Folyamatos üzem | 180 °C | 220 °C | 320 °C | 300 °C | 350 °C |
| Max. rövid idejű hőmérséklet | 200 °C | 300 °C | 380 °C | 350 °C | 420 °C |
| Grafit | ✔ | — | — | — | — |
| Acélszálas háló | — | — | — | — | ✔ |
Ajánlott használat
- Minden ipari ágazat, ahol magasabb nyomás- és hőmérsékleti igények vannak
- Flanscherősítések 6–8 MPa nyomáson
- Víz és vízgőz (250 °C folyamatos üzemig)
- Gáz (földgáz, ipari)
- Olajok és kenőanyagok
- Üzemanyagok – benzin, dízel
- Alkohol és alapvető vegyszerek
- Energetika – magas nyomású gőz
- Petrolkémiai és vegyipar
Közeg – ellenállás
| Közeg | Ellenállás |
|---|---|
| Víz és vízgőz | ✔ Ellenálló (gőz 250 °C folyamatos üzem) |
| Gáz (földgáz, ipari) | ✔ Ellenálló |
| Olajok és kenőanyagok | ✔ Ellenálló |
| Üzemanyagok (benzin, dízel) | ✔ Ellenálló |
| Alkohol | ✔ Ellenálló |
| Alapvető vegyszerek | ✔ Ellenálló |
Műszaki paraméterek
| Paraméter | Érték |
|---|---|
| DIN 28091-2 szerint jelölve | FA-AM1-O |
| Szálanyag | Aramid szál KEVLAR® + ásványi szálak |
| Kötőanyag | NBR gumi |
| Maximális nyomás | 8 MPa |
| Max. rövid idejű hőmérséklet | 380 °C |
| Folyamatos üzem hőmérséklete | 320 °C |
| Folyamatos üzem hőmérséklete gőzzel | 250 °C |
| Méretek | Lásd a termék attribútumait |
| Vastagság | Lásd a termék attribútumait |
A GAMBIT AF-200G tömítőlemez előnyei
- Univerzális – ugyanolyan széles körű alkalmazhatóság, mint az AF-200, jelentősen magasabb paraméterekkel
- Magas üzemi hőmérséklet – 320 °C folyamatos üzem, 380 °C rövid ideig
- Magasabb maximális nyomás – 8 MPa az alap AF-200 6 MPa-jával szemben
- KEVLAR® aramid szálak – folyáshatással szembeni ellenállás és mechanikai szilárdság
- NBR kötőanyag – olajokkal, üzemanyagokkal és szénhidrogénekkel szembeni ellenállás
- Könnyű megmunkálás – vágás, szerszámkivágás, CNC marás
- Közvetlen pótlás AF-200 helyett, igényesebb körülményekhez
Megmunkálás és szerelés
A lemez könnyen megmunkálható szabványos eszközökkel – ollóval, késsel, lyukasztóval vagy CNC maróval. Optimális eredményért:
- A flanscholapoknak tisztának, száraznak és szennyeződésmentesnek kell lenniük
- A tömítést középre helyezze a flansch furataihoz képest
- A csavarokat keresztirányban, egyenletesen több lépésben húzza meg
- Az ajánlott meghúzási nyomatékot a flansch műszaki dokumentációjában ellenőrizze
Gyakran ismételt kérdések
Miben különbözik az AF-200G az AF-200-tól? Az AF-200G teljesítményben fejlettebb verzió – nagyobb nyomás (8 MPa vs. 6 MPa) és jelentősen magasabb hőmérséklet (320 °C vs. 220 °C folyamatos üzem). Mindkettő univerzális és ugyanarra a közegre alkalmas. Ha az Ön feltételei meghaladják az AF-200 határait, az AF-200G közvetlen pótlás.
Mikor válasszuk az AF-200G-t az AF-OIL helyett? Az AF-200G szélesebb közegspektrumra alkalmas, beleértve az alkoholt és alapvegyi vegyszereket is. Az AF-OIL kifejezetten olajokra és üzemanyagokra optimalizált, magasabb max. nyomással (10 MPa). Kizárólag olaj- és üzemanyagrendszerekhez az AF-OIL ajánlott.
Hogyan vágjam ki a tömítést egyedileg? A lemezt szabványos eszközökkel is lehet vágni. Komplex alakzatokhoz javasoljuk a vízsugaras vágást (waterjet).
Rendelje meg még ma
Válassza ki a méretet és vastagságot az attribútumok között, majd tegye a kosárba.
