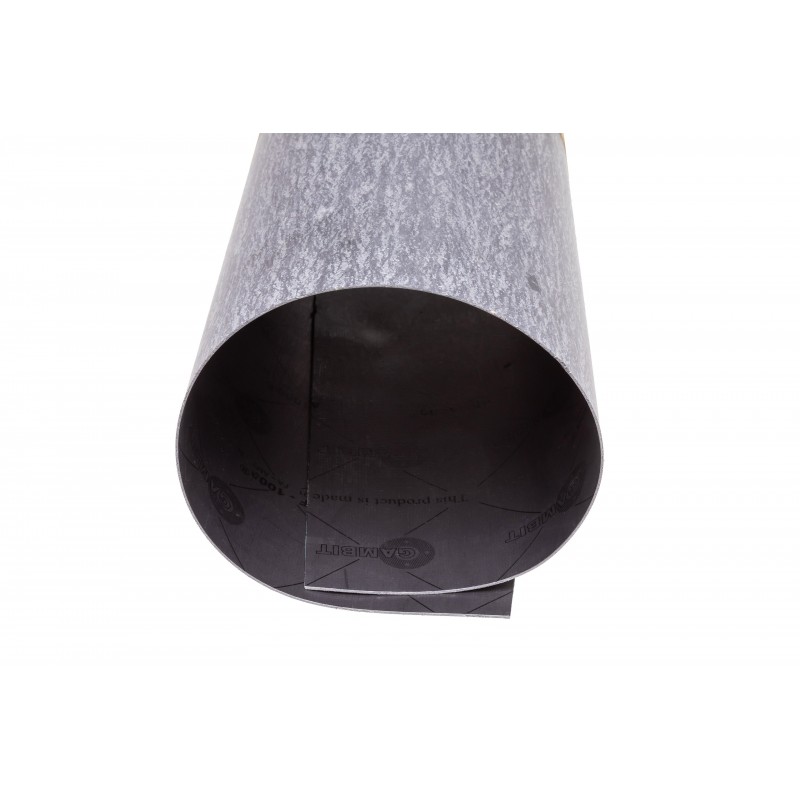

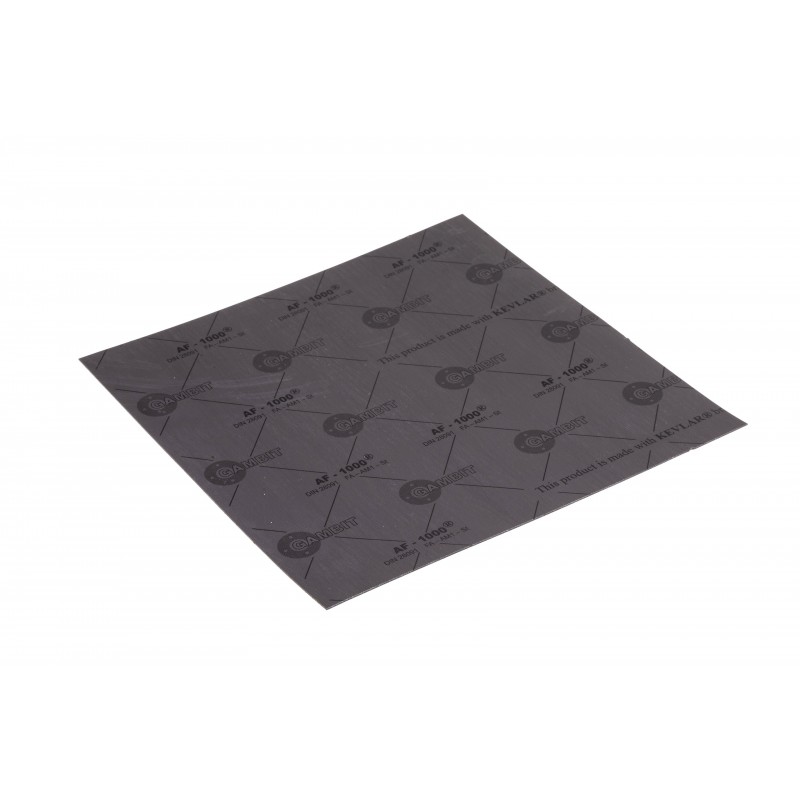

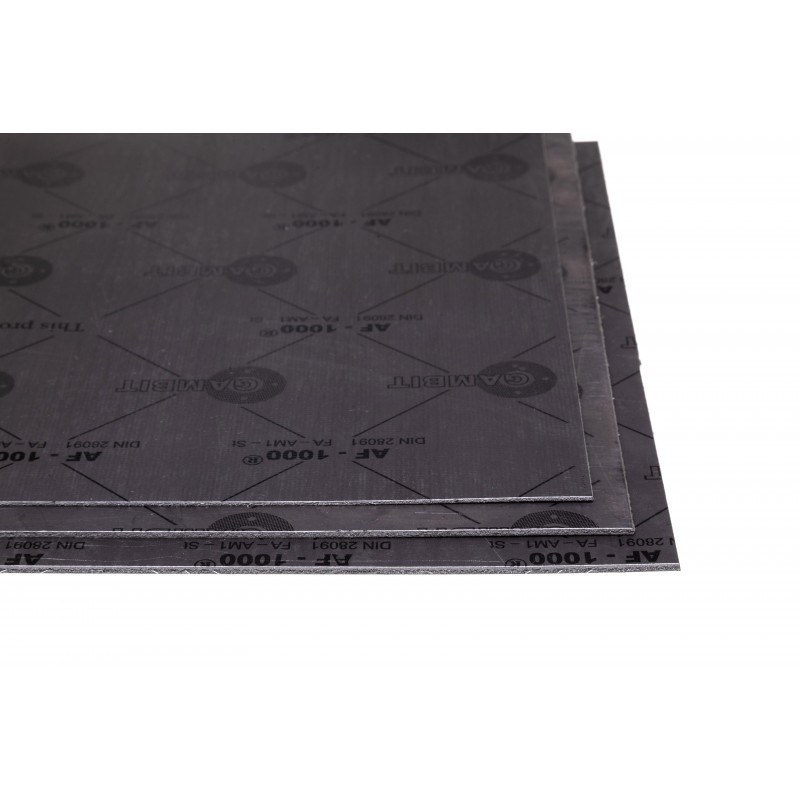

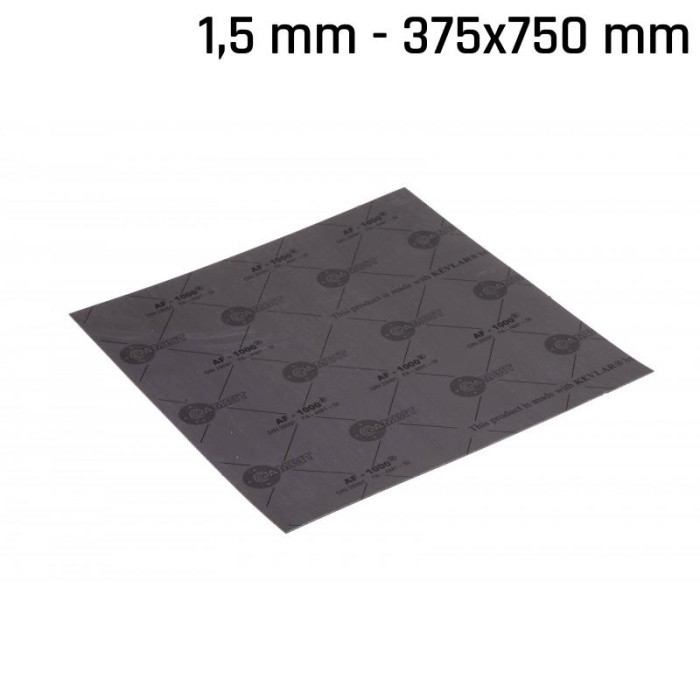

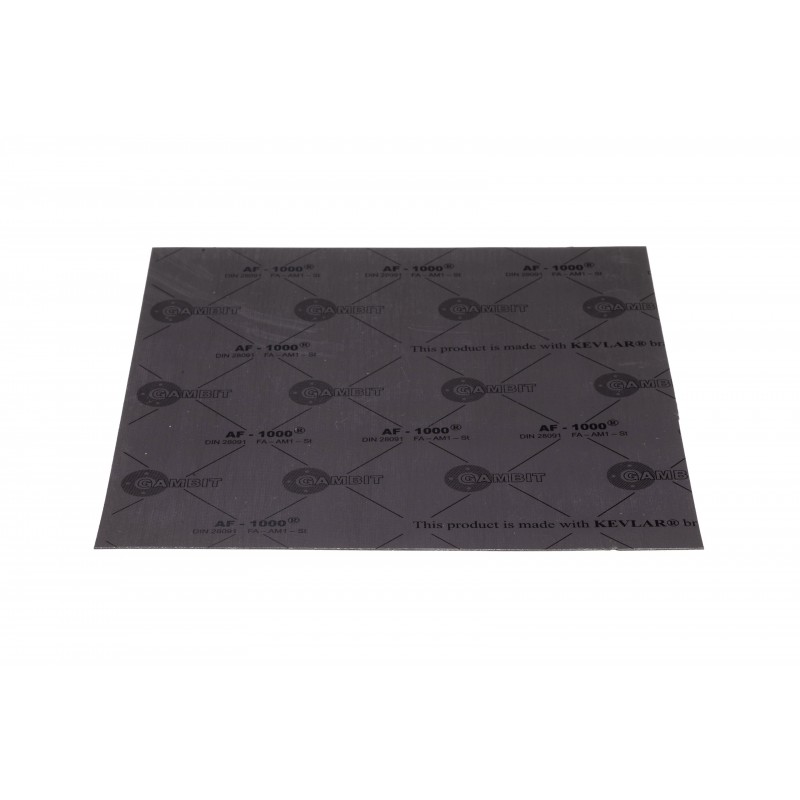

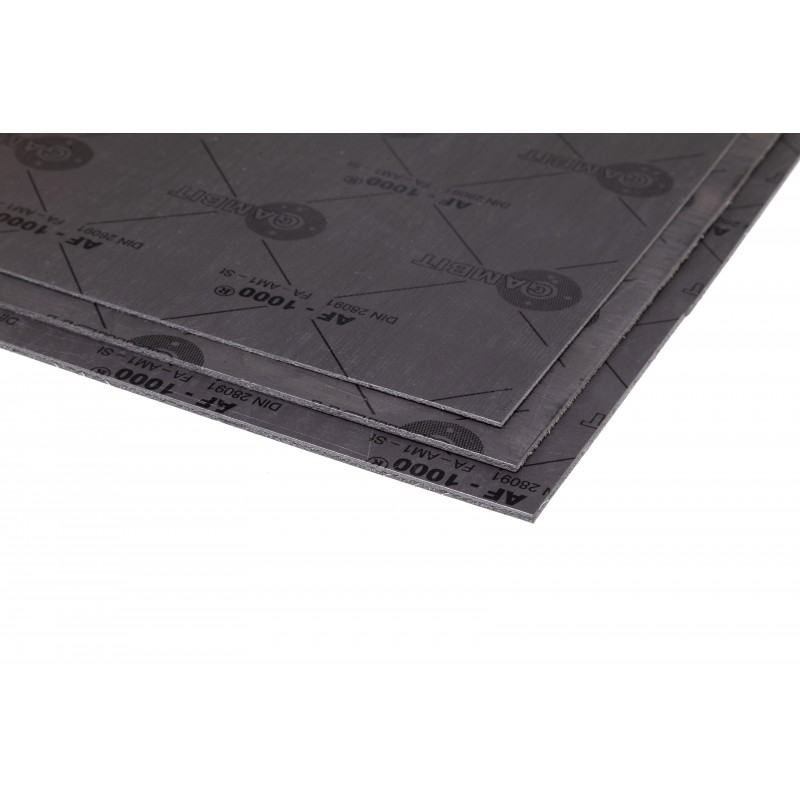

Tömítő lap GAMBIT AF-1000 | Aramid magas hőmérsékletű tömítő lap hálóval
Magas hőmérsékletű aramid tömítőlemez GAMBIT AF-1000 szálak alapú KEVLAR®, ásványi szálakból és NBR kötőanyagból, megerősítve horganyzott acélhálóval. Nagynyomású és nagy áramlási sebességű magas hőmérsékletű peremes kötéseihez. Autóipari felhasználásra is alkalmas. A rendelkezésre álló méreteket és vastagságokat a termék attribútumaiban válassza ki.
- ✔ Max. nyomás: 12 MPa
- ✔ Állandó üzemi hőmérséklet: 350 °C (gőzzel: 250 °C)
- ✔ Max. rövid idejű hőmérséklet: 420 °C
- ✔ DIN 28091-2 szerinti jelölés: FA-AM1-ST
14 napos visszaküldési garancia – pénzvisszafizetési garancia
Segítségre van szüksége? Írjon nekünk, szívesen segítünk.
Biztonságos és titkosított fizetés – adatai 100%-os védelme
SKU: GAF1000
Részletek
Tömítő lap GAMBIT AF-1000 | Aramid magas hőmérsékletű tömítő lap hálóval — Termékadatok
GAMBIT AF-1000 tömítőlemez – aramid magas hőmérsékletű tömítőlemez acélhálóval
A GAMBIT AF-1000 tömítőlemez prémium tömítőanyag a legigényesebb magas hőmérsékletű és nagy nyomású ipari alkalmazásokhoz. Aramid szálakból készült KEVLAR®, ásványi szálakból és töltőanyagokból, NBR gumialapú kötőanyaggal, az egész szerkezetet pedig horganyzott acélháló erősíti meg. Ez a megerősítés jelentősen növeli a mechanikai szilárdságot, a szakítószilárdságot és a mérettartósságot extrém üzemi körülmények között.
Miért acélháló?
A tömítőlemez belsejében lévő horganyzott acélháló erősítő funkciót tölt be – hasonlóan az acélhoz a betonban. Megakadályozza a tömítés kifúvódását hirtelen nyomásingadozások esetén, növeli a nyúlással (kúszással) szembeni ellenállást magas hőmérsékleten, és garantálja, hogy a tömítés nagy áramlási sebességek mellett is a helyén maradjon. A DIN 28091-2 szerinti megjelölése FA-AM1-ST, ahol a "ST" végződés az acélmegerősítést jelöli.

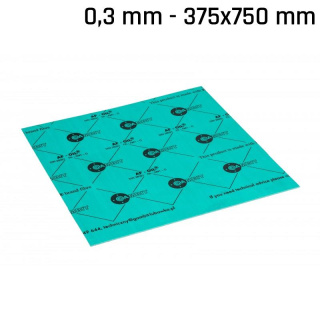

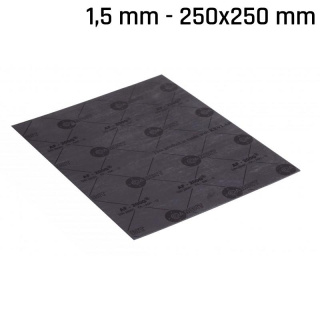

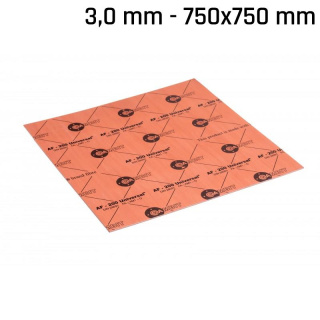

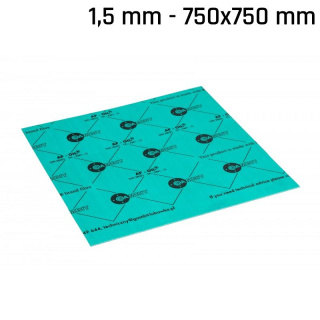

Összehasonlítás az AF-200 és AF-OIL modellekkel
| Paraméter | AF-200 | AF-OIL | AF-1000 |
|---|---|---|---|
| Max. nyomás | 6 MPa | 10 MPa | 12 MPa |
| Tartós üzem | 220 °C | 300 °C | 350 °C |
| Max. rövid ideig tartó hőmérséklet | 300 °C | 350 °C | 420 °C |
| Me Reinforcement | — | — | Acélháló |
| DIN 28091-2 | FA-AM1-O | FA-AM1-O | FA-AM1-ST |
Ajánlott alkalmazások
- Nagyhőmérsékletű peremszerelvények nagy nyomásingadozással
- Magas áramlási sebességű alkalmazások
- Víz és vízgőz (250 °C-ig tartós üzem)
- Dízel, benzin és üzemanyagok
- Olajok és kenőanyagok
- Energetika – nagy nyomású gőz
- Autóipar – motor és kipufogó alkalmazások
- Olaj- és petrolkémiai ipar
⚠️ Fontos korlátozások
- Nem ajánlott savak és lúgok (alkáliák) számára
- Gőzzel történő munkavégzésnél ügyelni kell a megfelelő szerelési rögzítésekre – konzultálja a műszaki dokumentációt
Közegek – ellenállóság
| Közeg | Ellenállóság |
|---|---|
| Víz és vízgőz | ✔ Ellenálló (gőz 250 °C-ig tartós üzem) |
| Dízel | ✔ Ellenálló |
| Benin és üzemanyagok | ✔ Ellenálló |
| Olajok és kenőanyagok | ✔ Ellenálló |
| Savak | ✗ Nem ajánlott |
| Lúgok (alkáliák) | ✗ Nem ajánlott |
Műszaki paraméterek
| Paraméter | Érték |
|---|---|
| DIN 28091-2 szerinti megjelölés | FA-AM1-ST |
| Szálanyag | Aramid szálak KEVLAR® + ásványi szálak |
| Kötőanyag | NBR gumi |
| Me Reinforcement | Horganyzott acélháló |
| Maximális nyomás | 12 MPa |
| Max. rövid ideig tartó hőmérséklet | 420 °C |
| Tartós üzemi hőmérséklet | 350 °C |
| Tartós üzemi hőmérséklet gőzzel | 250 °C |
| Méretek | Lásd a termék attribútumait |
| Vastagság | Lásd a termék attribútumait |
A GAMBIT AF-1000 tömítőlemez előnyei
- A sorozat legmagasabb maximális nyomása – akár 12 MPa
- A sorozat legmagasabb üzemi hőmérséklete – 350 °C tartós, 420 °C rövid ideig
- Horganyzott acélháló – ellenáll a kifúvódásnak és a nyúlásnak
- Aramid szálak KEVLAR® – mechanikai szilárdság és mérettartósság
- Alkalmas autóipari és ipari alkalmazásoknál, ahol ütésállóság szükséges
- Könnyű megmunkálhatóság – vágás, kivágás, CNC marás
Megmunkálás és szerelés
A lemez könnyen megmunkálható hagyományos eszközökkel – ollóval, késsel, kivágóval vagy CNC maróval. Optimális eredményhez:
- A peremfelületeknek tisztának, száraznak és szennyeződéstől mentesnek kell lenniük
- A tömítést középre kell helyezni a peremfuratokhoz képest
- A csavarokat keresztirányban, egyenletesen több lépésben húzza meg
- Gőzalkalmazásoknál használja a műszaki dokumentáció szerinti megfelelő szerelési rögzítéseket
Gyakori kérdések
Miben különbözik az AF-1000 az AF-OIL-tól? Az AF-1000 teljesítményben felülmúlja az AF-OIL-t – nagyobb nyomás (12 MPa vs. 10 MPa), magasabb hőmérséklet (350 °C vs. 300 °C) és acélháló megerősítés az extrém körülményekhez. Az AF-OIL viszont alkalmas savas és lúgos közegekhez, ahol az AF-1000 nem ajánlott.
Miért nem alkalmas az AF-1000 savakhoz? Az acélháló savas közegben rozsdásodhat. Savak és lúgok esetén speciális, fémmegerősítés nélküli tömítőlemezeket javaslunk.
Hogyan lehet méretre vágni a tömítést? A lemezt hagyományos szerszámokkal lehet vágni. Bonyolult formák esetén vízsugaras vágást (waterjet) ajánlunk.
Rendelje meg még ma
Válassza ki a méretet és vastagságot az attribútumoknál, majd tegye a kosárba.
További információ
| SKU | GAF1000 |
|---|
